1. La nostra producció
2. Descripció del producte
El grau d'aïllament SMC es refereix a la classe de materials d'aïllament resistents a la calor utilitzats en bobinatges de motor (o transformador). Els materials d'aïllament utilitzats habitualment en motors i transformadors es divideixen en A, E, B, F i H. El material d'aïllament de cada grau d'aïllament té la temperatura límit de treball corresponent (la temperatura del punt més calent del bobinat del motor o del transformador). Quan el motor o el transformador està en marxa, la temperatura del punt més calent del bobinatge no ha de superar les disposicions de la taula següent, en cas contrari, provocarà un envelliment accelerat dels materials aïllants i escurçarà la vida útil del motor o del transformador. Si la temperatura supera molt el valor permès, l'aïllament es farà malbé i el motor o transformador es cremarà.

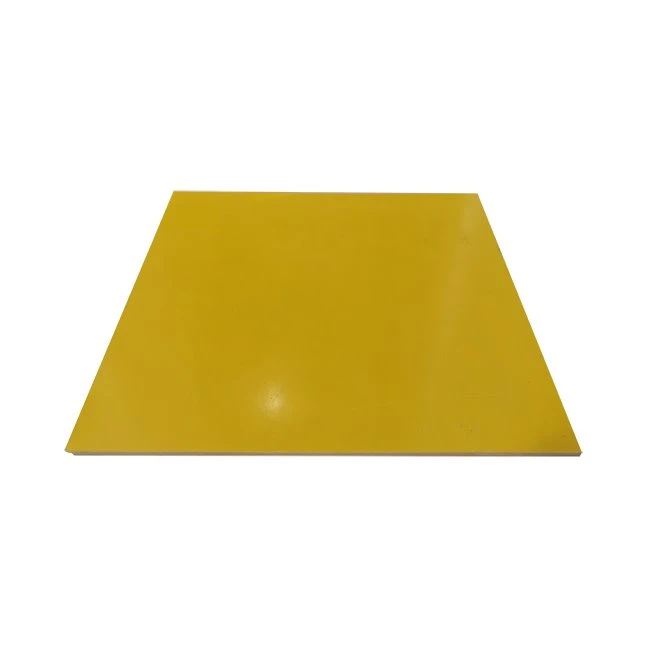

La làmina d'aïllament SMC es compon de resina de polièster insaturada d'alt grau (UP) en connexió amb un reforç de fibra de vidre, després es pressiona a alta temperatura per obtenir una temperatura de treball de resistència a la calor de grau F.
La resina de polièster insaturada és un compost de polímer lineal amb un enllaç èster i un doble enllaç insaturat, que generalment es policondensa a partir de diol d'àcid dibàsic insaturat o diol insaturat d'àcid dibàsic saturat. En general, la reacció de policondensació de polièster es porta a terme a 190 ~ 220 graus fins que s'assoleix el valor d'àcid esperat (o viscositat). Després de la reacció de policondensació del polièster, s'afegeix una certa quantitat de monòmer de vinil mentre està calent per formar un líquid viscós. Aquesta solució de polímer s'anomena resina de polièster insaturada. La resistència a alta temperatura de la làmina SMC depèn principalment de les característiques de la resina insaturada.
Temperatura (graus) | Classe | ||||
UL1446 | IEC60085 | IEC60950-1 | UL1778 | IEC62040-1 | |
105 | - | A | A | A | A |
120 | E | E | E | E | E |
130 | B | B | B | B | B |
155 | F | F | F | F | F |
180 | H | H | H | H | H |
3. Detalls ràpids
Normes | GB/T 23641-2009 |
Mida | 1000 mm x 2000 mm (39 polzades x 78 polzades) 1250 mm x 2000 mm (49 polzades x 78 polzades) 1250 mm x 2500 mm (49 polzades x 98 polzades) Mida personalitzada de 1250 mm x 2500 mm (49 polzades x 98 polzades) |
Gruix | 1,8 mm- 50mm (0,071 polzades x 1,96 polzades) |
Color | Color vermell, blanc, gris, marró, groc, negre o personalitzat |
Capacitat de producció | Màxim 300 tones al mes |
Aparença | La superfície és llisa, plana sense bombolles i esquerdes |
Embalatge | Embolicat amb pel·lícula de PP a l'exterior i palets amb marques IPPC |
4. Aplicació
La resistència mecànica de la xapa SMC és millor i es pot mecanitzar, perforar, perforar, fresar, serrar, polir, tallar o fresar. També és possible el muntatge mitjançant unió, cargols metàl·lics o reblons. Les làmines SMC s'utilitzen principalment en diverses particions d'aïllament d'aparells de commutació d'alta, mitjana i baixa tensió.
Indústria de commutació | S'utilitza com a tauler d'aparell, placa de revestiment, coberta d'extinció d'arc, cilindre d'extinció d'arc, full d'extinció d'arc, placa d'aïllament d'arc, bloc de terminals, aïllament d'interfase, tauler d'extrem inferior i suport de contacte. |
5. Preguntes freqüents
1. Zibo Haichen Composite és un fabricant de fulls d'aïllament SMC d'alta temperatura?
R: Zibo Haichen Composite és un fabricant de fulls d'aïllament SMC d'alta temperatura.
2. Quina temperatura pot suportar el full d'aïllament SMC?
R: La nostra làmina d'aïllament SMC suporta la classe F de 155 graus centígrads (graus). Indica la temperatura de treball màxima permesa de l'estructura aïllant i, a aquesta temperatura, pot mantenir el seu rendiment dins de la vida útil predeterminada. Tot i que hi ha valors alts permesos, també hi hauria d'haver un valor de referència real en el treball real.
3. La resistència a la temperatura del full d'aïllament SMC pot ser superior a 155 graus centígrads?
R: Aquesta temperatura de 155 graus centígrads (graus) de la làmina SMC depèn de les característiques de la resina insaturada, si volem canviar a una temperatura més alta, s'ha de canviar la resina insaturada.
4. Quin és el problema de superar el límit màxim de temperatura?
R: Quan el motor o el transformador està en marxa, la temperatura del punt més calent del bobinatge no ha de superar la temperatura de treball màxima permesa, en cas contrari, provocarà un envelliment accelerat dels materials aïllants i escurçarà la vida útil del motor o del transformador; Si la temperatura supera molt el valor permès, l'aïllament es farà malbé i el motor o transformador es cremarà.
5. Per què la resistència a la temperatura de la làmina SMC només pot arribar a la classe F?
R: La resina de polièster insaturada és una resina termoendurible, que es pot solidificar en un polímer de xarxa de polímers insolubles sota l'acció de la calor o l'iniciador. La barreja de polièster insaturada amb fibra de vidre és un material anisòtrop. Sota l'acció de l'estrès, el metall es divideix generalment en dues etapes: deformació elàstica i deformació plàstica. Sota l'acció de l'estrès, la làmina SMC generalment no té una etapa de deformació plàstica significativa, sense punt de fluència, delaminació en el procés de tensió i és fàcil de trencar sobtadament amb sobrecàrrega. En segon lloc, el mòdul de la xapa SMC és baix, que és 10 vegades pitjor que el de l'acer. Per tant, els productes amb alts requisits de rigidesa s'han de dissenyar amb cura. En tercer lloc, la resistència a la calor de la làmina SMC és molt diferent de la dels materials metàl·lics. Fins ara, la temperatura de servei a llarg termini de la làmina SMC només és de classe F.
6. Quin tipus de resina fa la làmina d'aïllament SMC d'alta temperatura?
R: La làmina d'aïllament SMC d'alta temperatura utilitza resina de polièster insaturada. Les resines es classifiquen en dos tipus segons les seves propietats, una és resina termoestables i l'altra és resina termoplàstica. Les resines termoestables (generalment utilitzades per a FRP) inclouen polièster insaturat / èster vinílic / epoxi / fenòlic / bismaleimida (IMC) / resina de poliimida, etc. Les resines termoplàstiques inclouen polipropilè (PP) / policarbonat (PC) / niló / polietherethercetone (PEEK) / polietersulfona (PES), etc.
La làmina d'aïllament SMC d'alta temperatura utilitza resina de polièster insaturada.
6. El nostre certificat
Hem aprovat el sistema de gestió de la qualitat ISO9001, el sistema de gestió ambiental ISO14001 i el nostre full d'aïllament UPGM203 i SMC estan certificats per la certificació RoHS i Reach.
7. La nostra exposició a l'estranger
Hem participat activament en exposicions de la indústria estrangeres, com ara CWIEME a Alemanya i Xangai, AEC a França, Big5 a Dubai i Elecrama a l'Índia per oferir als nostres clients els millors productes d'aïllament.
8. Embalatge i lliurament
Oferim als nostres clients paper kraft fort i cinturó per garantir la seguretat de l'embalatge, també utilitzem una pel·lícula de PP embolicada a l'exterior per evitar danys i humitat en trànsit. Utilitzem palets de fusta amb marques IPPC i certificat de fumigació, que compleixen totalment els requisits dels països importadors.
